Máy sấy khô mực trên mạch điện tử là thiết bị được thiết kế để làm khô hoặc đóng rắn lớp mực in trên bề mặt bo mạch PCB. Khác với các loại máy sấy thông thường, thiết bị này tập trung vào việc kiểm soát nhiệt độ, thời gian sấy, luồng gió và độ đồng đều nhiệt nhằm đảm bảo lớp mực sau khi in đạt độ bám dính, độ sắc nét và độ ổn định cao.
Trong sản xuất mạch điện tử, lớp mực có thể là mực in ký hiệu linh kiện, mực solder mask, mực in lụa, hoặc mực dẫn điện. Các loại mực này cần được sấy đúng quy trình để bay hơi dung môi, ổn định bề mặt và nâng cao độ bền trong các công đoạn tiếp theo.
Dự án máy sấy khô mực trên mạch điện tử kết hợp cùng TDI Corp hướng đến việc tạo ra một giải pháp sấy chuyên dụng cho ngành điện tử, giúp doanh nghiệp cải thiện chất lượng in trên PCB, giảm lỗi sản phẩm và tối ưu hiệu suất sản xuất.
Trong quá trình in mực lên mạch điện tử, nếu lớp mực không được sấy đúng cách, sản phẩm có thể gặp nhiều lỗi như mực lem, mực bong tróc, bề mặt chưa khô hoàn toàn, ký hiệu không rõ nét hoặc giảm độ bám dính trên nền PCB.
Máy sấy khô mực trên mạch điện tử giúp giải quyết các vấn đề này bằng cách tạo môi trường sấy ổn định. Nhiệt độ được kiểm soát chính xác giúp dung môi trong mực bay hơi đều, đồng thời hạn chế hiện tượng quá nhiệt làm cong vênh bo mạch hoặc ảnh hưởng đến vật liệu nền.
Đối với các loại mực dẫn điện, quá trình sấy hoặc curing còn có vai trò quan trọng trong việc cải thiện liên kết giữa các hạt dẫn điện, từ đó ảnh hưởng trực tiếp đến khả năng dẫn điện của lớp in. Các tài liệu kỹ thuật về conductive ink cũng nhấn mạnh quá trình dry/cure là bước cần thiết để loại dung môi và tăng sự liên kết giữa các hạt trong lớp mực.
Điểm nổi bật của dự án là sự kết hợp giữa nhu cầu thực tế trong sản xuất mạch điện tử và định hướng phát triển thiết bị sấy chuyên dụng. TDI được biết đến trong lĩnh vực công nghệ in đặc biệt, linh kiện điện tử in, màng nhựa kỹ thuật và các sản phẩm như membrane switch, capacitive film sensor, film insert molding. Theo thông tin từ VCCI-HCM, TDI Electronics chuyên thiết kế và sản xuất các bộ phận điện tử in, tấm bề mặt, khuôn chèn phim và các công nghệ gia công liên quan.
Chính vì vậy, việc phát triển máy sấy khô mực trên mạch điện tử kết hợp cùng TDI Corp có ý nghĩa thực tiễn cao. Thiết bị không chỉ phục vụ công đoạn làm khô mực sau in, mà còn hỗ trợ chuẩn hóa quy trình sản xuất, giảm phụ thuộc vào thao tác thủ công và nâng cao tính ổn định của sản phẩm.
Dự án hướng đến một thiết bị có khả năng:
Kiểm soát nhiệt độ sấy chính xác.
Phân bổ nhiệt đều trong buồng sấy.
Tùy chỉnh thời gian sấy theo từng loại mực.
Hạn chế hiện tượng mực chưa khô, mực lem hoặc bong tróc.
Đảm bảo chất lượng bề mặt mạch điện tử sau khi in.
Tối ưu năng lượng và thời gian sản xuất.

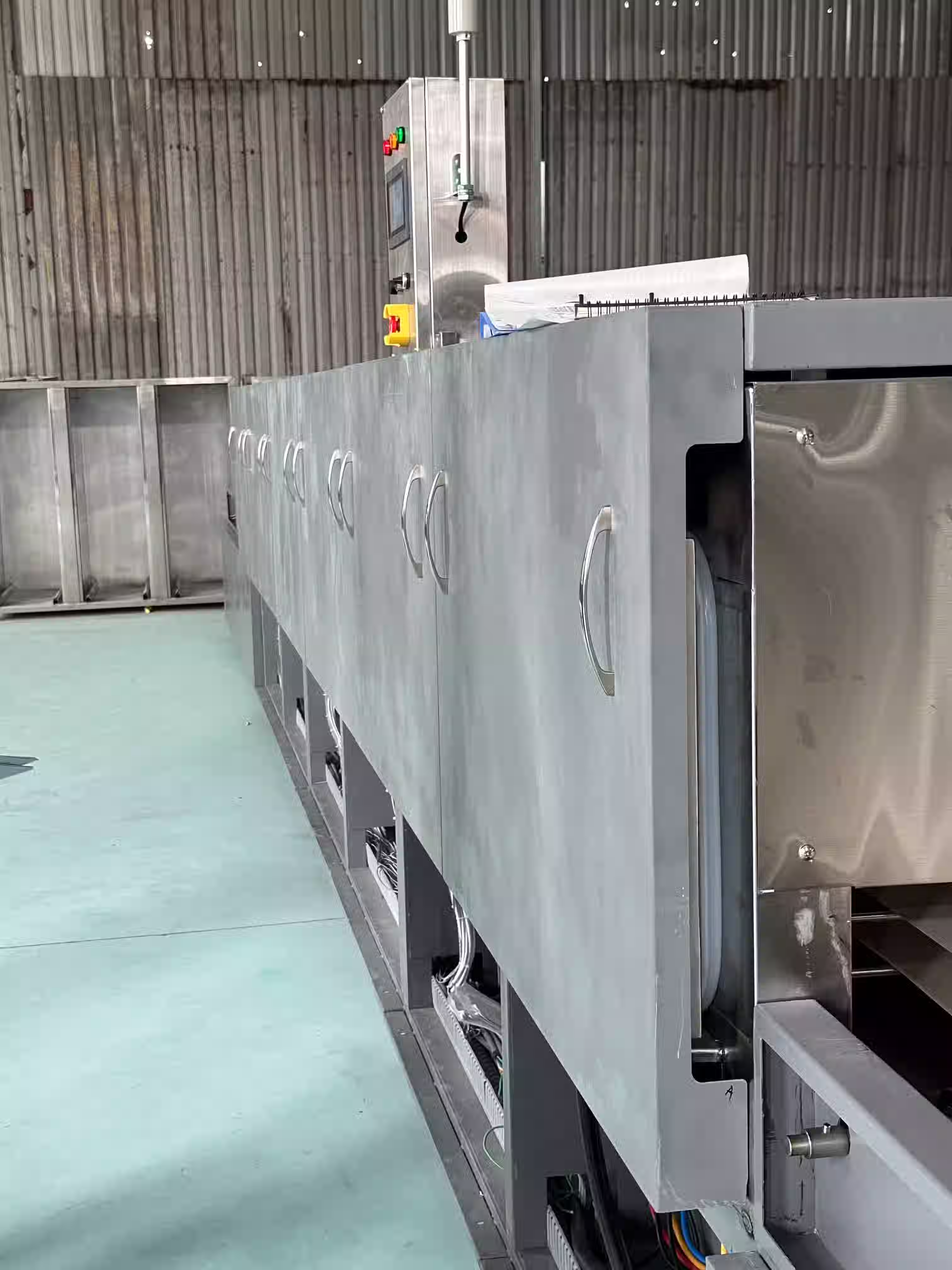

Một máy sấy khô mực trên mạch điện tử thường bao gồm các bộ phận chính sau:
Buồng sấy: Là không gian đặt bo mạch sau khi in mực. Buồng sấy cần có khả năng giữ nhiệt tốt, hạn chế thất thoát nhiệt và đảm bảo an toàn cho PCB.
Bộ gia nhiệt: Có thể sử dụng điện trở nhiệt, thanh nhiệt hoặc nguồn nhiệt chuyên dụng. Bộ gia nhiệt tạo ra nhiệt lượng cần thiết để làm khô lớp mực trên bề mặt mạch.
Quạt tuần hoàn khí nóng: Giúp luồng nhiệt phân bố đều trong buồng sấy, tránh tình trạng một khu vực quá nóng trong khi khu vực khác chưa đủ nhiệt.
Cảm biến nhiệt độ: Dùng để đo nhiệt độ thực tế bên trong buồng sấy, từ đó truyền tín hiệu về bộ điều khiển.
Mạch điều khiển: Đây là phần quan trọng của thiết bị. Mạch điều khiển có nhiệm vụ xử lý tín hiệu cảm biến, điều khiển bộ gia nhiệt, cài đặt thời gian sấy và bảo vệ hệ thống khi nhiệt độ vượt ngưỡng.
Bộ đóng ngắt công suất: Có thể dùng relay, SSR hoặc triac để điều khiển nguồn cấp cho bộ gia nhiệt.
Bảng điều khiển: Gồm màn hình hiển thị, nút nhấn hoặc giao diện cài đặt nhiệt độ và thời gian.
Sau khi mực được in lên bề mặt mạch điện tử, bo mạch sẽ được đưa vào buồng sấy. Người vận hành cài đặt nhiệt độ và thời gian phù hợp với loại mực đang sử dụng. Khi máy hoạt động, bộ gia nhiệt làm nóng không khí bên trong buồng sấy, quạt tuần hoàn đưa khí nóng đi đều khắp không gian buồng.
Cảm biến nhiệt độ liên tục đo nhiệt độ thực tế và gửi tín hiệu về mạch điều khiển. Nếu nhiệt độ thấp hơn giá trị cài đặt, bộ điều khiển sẽ kích hoạt gia nhiệt. Nếu nhiệt độ đạt hoặc vượt mức cài đặt, hệ thống sẽ giảm hoặc ngắt gia nhiệt để duy trì ổn định.
Nhờ cơ chế này, máy sấy khô mực trên mạch điện tử có thể duy trì quá trình sấy ổn định, hạn chế sai lệch nhiệt độ và đảm bảo lớp mực khô đồng đều trên toàn bộ bề mặt PCB.
So với phương pháp để khô tự nhiên, máy sấy giúp rút ngắn thời gian xử lý sau in. Luồng khí nóng tuần hoàn giúp mực khô đều hơn, hạn chế hiện tượng mặt ngoài khô nhưng bên trong vẫn còn dung môi.
Khi được sấy đúng nhiệt độ và thời gian, lớp mực có thể bám chắc hơn trên bề mặt PCB. Điều này đặc biệt quan trọng với mực ký hiệu linh kiện, mực solder mask hoặc các lớp mực cần chịu tác động trong quá trình gia công tiếp theo.
Máy sấy giúp hạn chế lỗi mực lem, mực nhòe, bong tróc, chưa khô hoặc in không ổn định. Đây là yếu tố quan trọng trong sản xuất hàng loạt, nơi mỗi lỗi nhỏ đều có thể làm tăng chi phí kiểm tra và sửa chữa.
Với hệ thống điều khiển nhiệt độ và thời gian, người vận hành có thể cài đặt thông số phù hợp cho từng loại mực. Điều này giúp quy trình sấy có tính lặp lại cao, phù hợp với môi trường sản xuất chuyên nghiệp.
Dự án kết hợp cùng TDI Corp có thể phát triển theo hướng tích hợp vào dây chuyền sản xuất, giúp doanh nghiệp từng bước tự động hóa công đoạn sau in, nâng cao năng suất và ổn định chất lượng.
Máy có thể được ứng dụng trong nhiều công đoạn liên quan đến in trên mạch điện tử, bao gồm:
Sấy mực in ký hiệu linh kiện trên PCB.
Sấy mực in logo, mã sản phẩm, ký hiệu kỹ thuật.
Sấy mực solder mask sau công đoạn phủ/in.
Sấy mực dẫn điện trong nghiên cứu và sản xuất điện tử in.
Sấy lớp mực in trên màng nhựa kỹ thuật, membrane switch hoặc cảm biến màng.
Sấy thử nghiệm mẫu trong phòng R&D điện tử.
Các thông tin công khai về TDI cho thấy doanh nghiệp có liên quan đến công nghệ in đặc biệt trên nhiều loại vật liệu, bao gồm nhựa và các kỹ thuật xử lý liên quan đến in. Đây là nền tảng phù hợp để phát triển hoặc ứng dụng thiết bị sấy mực trong lĩnh vực điện tử in và linh kiện điện tử.
Để đạt hiệu quả cao, máy sấy khô mực trên mạch điện tử cần kiểm soát tốt các yếu tố sau:
Nhiệt độ sấy: Nếu nhiệt độ quá thấp, mực lâu khô và dễ còn dung môi. Nếu nhiệt độ quá cao, mực có thể bị biến tính, giảm chất lượng hoặc làm ảnh hưởng đến PCB.
Thời gian sấy: Thời gian quá ngắn khiến lớp mực chưa khô hoàn toàn. Thời gian quá dài gây tốn năng lượng và có thể ảnh hưởng đến độ bền lớp mực.
Độ đồng đều nhiệt: Nhiệt phân bố không đều có thể khiến một số vị trí mực khô nhanh, một số vị trí khác chưa đạt yêu cầu.
Tốc độ gió: Luồng gió cần đủ để phân bổ nhiệt và hỗ trợ bay hơi dung môi, nhưng không nên quá mạnh gây ảnh hưởng đến bề mặt mực mới in.
An toàn điện và nhiệt: Thiết bị cần có cơ chế bảo vệ quá nhiệt, cách điện tốt và vận hành ổn định trong môi trường sản xuất.
Dự án máy sấy khô mực trên mạch điện tử kết hợp cùng TDI Corp không chỉ là một thiết bị đơn lẻ, mà còn là giải pháp hỗ trợ nâng cao chất lượng trong sản xuất linh kiện điện tử in.
Đối với TDI Corp, dự án có thể mang lại giá trị ở các khía cạnh:
Tối ưu công đoạn sau in.
Giảm thời gian chờ khô mực.
Ổn định chất lượng sản phẩm.
Hỗ trợ sản xuất mẫu và sản xuất hàng loạt.
Tăng khả năng kiểm soát quy trình.
Góp phần nâng cao hình ảnh công nghệ và năng lực sản xuất.
Trong bối cảnh ngành điện tử ngày càng yêu cầu độ chính xác cao, việc đầu tư vào thiết bị sấy chuyên dụng cho mực in trên mạch điện tử là hướng đi cần thiết. Đây là giải pháp giúp doanh nghiệp cải thiện năng suất, giảm lỗi và đáp ứng tốt hơn các tiêu chuẩn sản xuất hiện đại.
Máy sấy khô mực trên mạch điện tử là thiết bị quan trọng trong quy trình in và xử lý bề mặt PCB. Thiết bị giúp làm khô mực nhanh, đều, kiểm soát nhiệt độ chính xác và nâng cao chất lượng sản phẩm sau in.
Dự án kết hợp cùng TDI Corp cho thấy tiềm năng ứng dụng thực tế của máy trong lĩnh vực điện tử in, membrane switch, cảm biến màng, linh kiện điện tử và sản xuất PCB. Với khả năng kiểm soát nhiệt độ, thời gian và luồng khí, máy sấy khô mực trên mạch điện tử có thể trở thành giải pháp hiệu quả cho các doanh nghiệp muốn tối ưu quy trình sản xuất, giảm lỗi và nâng cao năng suất.
Máy sấy khô mực trên mạch điện tử không chỉ là một thiết bị gia nhiệt mà còn là giải pháp kiểm soát chất lượng cho toàn bộ công đoạn sau in trong ngành điện tử hiện đại.
